Bagaimanakah Penggerak Putar Pneumatik Berfungsi?

Penggerak berputar pneumatik membuat penukaran udara termampat kepada gerakan berputar dan, oleh itu, dianggap sebagai elemen penting dalam banyak sistem perindustrian dan automasi. Penggerak ini berharga dalam aplikasi yang memerlukan penjanaan gerakan berputar, yang boleh diperhatikan dalam robotik, pengendalian bahan, dan penggerak injap.

Artikel ini akan melihat cara penggerak berputar pneumatik berfungsi, komponen, jenis dan aplikasinya, dan bagaimana seseorang boleh memilih penggerak yang sesuai untuk aplikasinya.



Apakah itu Pneumatic Rotary Actuator?

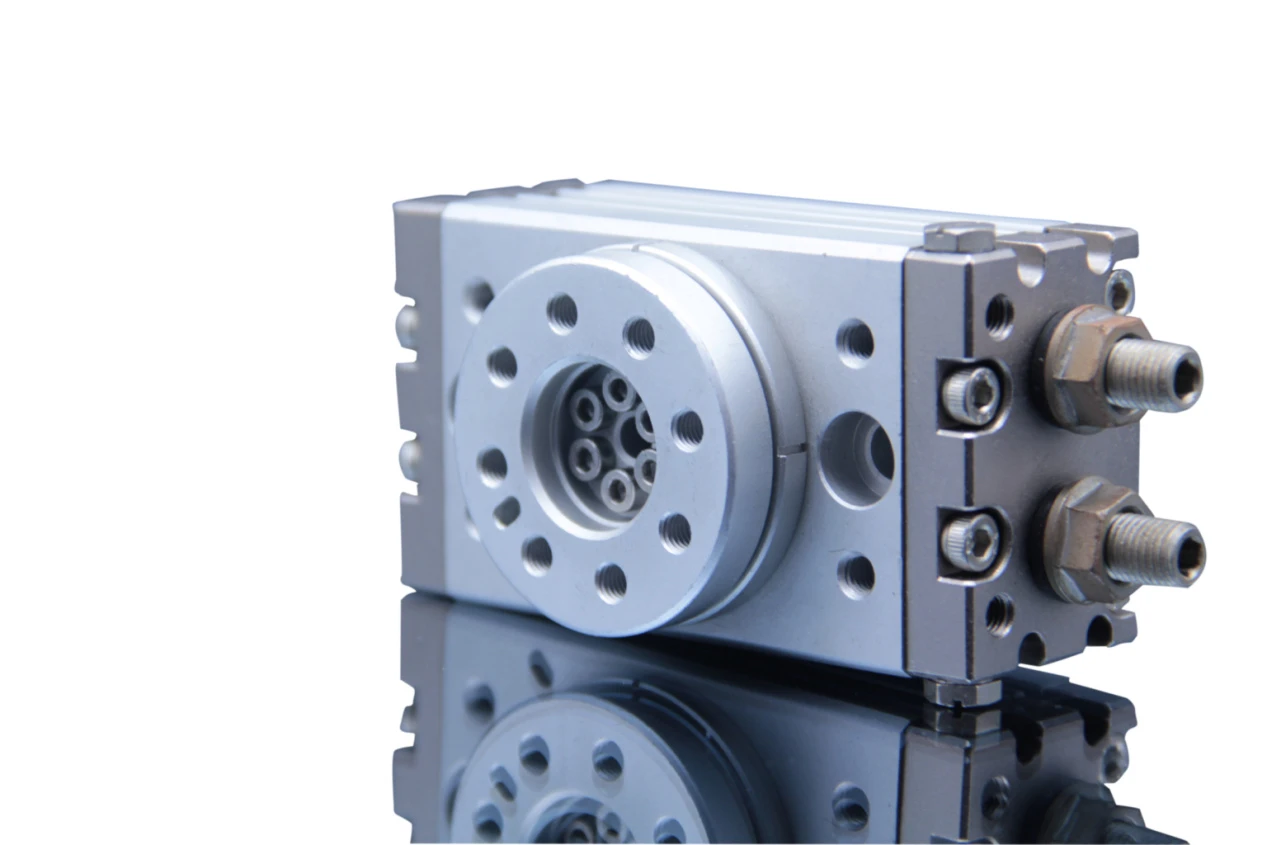

Silinder udara berputar ialah peranti mekanikal yang menggunakan udara termampat untuk menghasilkan pergerakan putaran. Tidak seperti penggerak linear, yang menghasilkan gerakan linear, penggerak berputar direka bentuk untuk menjana tork dan menyebabkan objek berputar. Penggerak jenis ini biasanya digunakan dalam aplikasi yang memerlukan gerakan putaran yang tepat, seperti penghantar berputar, lengan robot dan sistem kawalan injap.

Komponen Penggerak Putar Pneumatik

• Perumahan:Selongsong luar yang melindungi komponen dalaman.
• Omboh atau Vane:Elemen yang bergerak dalam penggerak untuk mencipta gerakan berputar.
• Aci:Memindahkan pergerakan putaran ke beban atau mekanisme yang disambungkan.
• Pelabuhan/Injap:Kawal arah aliran udara, tentukan arah putaran (mengikut arah jam atau lawan jam).
• Mekanisme Spring (pilihan):Dalam sesetengah penggerak, spring digunakan untuk mengembalikan penggerak ke kedudukan lalainya selepas putaran.



Prinsip Kerja Penggerak Putar Pneumatik

Prinsip asas penggerak berputar pneumatik agak mudah. Udara termampat yang dibekalkan kepada penggerak pneumatik bertindak terhadap omboh atau ram di dalam penggerak. Daya itu menggerakkan omboh, dan oleh kerana omboh disambungkan ke aci, gerakan itu ditukar kepada pergerakan putaran aci. Arah putaran bergantung pada sisi mana pada omboh tekanan udara digunakan dan boleh mengikut arah jam atau lawan jam.

Port ekzos dan injap dalam penggerak mengawal pintu keluar dan masuk udara, membenarkan kawalan tepat ke atas pergerakan penggerak. Dengan mengawal tekanan udara, kelajuan dan tork penggerak boleh dikawal.



Faktor Utama dalam Operasi Penggerak Putar Pneumatik

Tekanan Udara:Semakin tinggi tekanan udara, semakin banyak daya yang boleh dihasilkan oleh penggerak, yang seterusnya mempengaruhi kelajuan putaran dan keluaran torknya.

Tork dan Kawalan Kelajuan:Saiz penggerak mengawal tork dan kelajuan, manakala isipadu udara yang dibekalkan melakukannya secara langsung. Penggerak yang lebih kecil mempunyai tork yang kurang tetapi kelajuan yang lebih tinggi, manakala penggerak yang lebih besar mempunyai lebih banyak tork pada kelajuan yang lebih perlahan.

Port ekzos:Pelabuhan ini membebaskan udara selepas ia digunakan untuk mencipta gerakan putaran. Konfigurasi port ekzos juga boleh mempengaruhi kelajuan putaran.



Jenis Penggerak Putar Pneumatik

Terdapat beberapa jenis penggerak berputar pneumatik, setiap satu sesuai untuk pelbagai tujuan. Berikut adalah yang paling biasa:

1. Penggerak Vane

Penggerak ram menggunakan ram atau dayung yang dipasang pada aci tengah. Apabila tekanan udara dikenakan pada satu sisi ram, ia memusingkan aci ke arah yang dikehendaki. Penggerak ini padat dan cekap untuk aplikasi yang memerlukan output tork kecil hingga sederhana. Mereka mendapat aplikasi yang luas dalam industri yang berurusan dengan talian pemasangan automotif dan robotik.

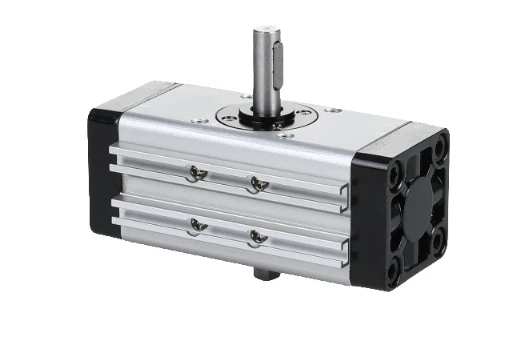

2. Rak-dan-Penggerak Pinion

Dalam penggerak rak-dan-pinion, rak (gear lurus) menggunakan pinion, iaitu gear berputar, menyebabkan putaran. Rak digerakkan oleh daya udara termampat, yang memusingkan pinion. Penggerak jenis ini terkenal kerana menyediakan output tork yang tinggi dan biasanya digunakan dalam aplikasi seperti kawalan injap, jentera berat dan automasi.

3. Penggerak Gear Heliks

Penggerak gear heliks direka bentuk menggunakan set gear heliks untuk mencapai gerakan putaran. Ini direka bentuk untuk operasi yang lebih lancar berbanding penggerak rak-dan-dan biasanya mencari aplikasi di kawasan yang memerlukan kawalan tepat ke atas tork dan putaran. Ia biasanya digunakan dalam robotik, mesin pembungkusan, dan sistem pengendalian bahan.

4. Berganda-Lakonan lwn. Tunggal-Penggerak Bertindak

• Berganda-Pemangku Penggerak:Penggerak ini memperkenalkan tekanan udara pada kedua-dua belah omboh. Dengan cara ini, penggerak boleh berputar dalam kedua-dua arah. Penggerak dua-bertindak lebih serba boleh dan digunakan dalam aplikasi yang memerlukan kawalan penuh putaran, seperti dalam sistem pemasangan automatik.

• Penggerak-Tunggal:Tekanan udara dikenakan hanya pada satu sisi omboh, biasanya dikembalikan oleh spring di sisi lain. Ini adalah lebih mudah dan dengan itu mencari aplikasi di mana penggerak tidak perlu berputar dalam kedua-dua arah.



Aplikasi Penggerak Putar Pneumatik

Penggerak berputar pneumatik mencari aplikasi merentasi pelbagai jenis industri. Berikut adalah beberapa kegunaan biasa:

1. Automasi dan Robotik

Penggerak putaran pneumatik digunakan untuk penjanaan lengan robotik dan memastikan bahawa mereka mempunyai-keupayaan yang sangat diperlukan untuk membuat-pergerakan putaran yang dikira dengan baik: mengimpal, memetik, memasang, antara lain; penggerak sedemikian menawarkan ketepatan dan kelajuan yang diperlukan oleh sistem pembuatan automatik moden.

2. Pengendalian Bahan

Penggerak putar pneumatik juga boleh digunakan dalam sistem pengendalian bahan seperti penghantar berputar, meja putar dan penyusun. Mereka juga boleh menukar arah gerakan produk untuk pusingan atau putaran, meningkatkan kecekapan dan memudahkan barisan pengeluaran.

3. Penggerak Injap

Penggerak berputar pneumatik boleh berfungsi untuk operasi kawalan injap dalam industri seperti minyak dan gas, rawatan air, dan pemprosesan kimia. Penggerak jenis ini membuka, menutup dan mengawal injap, dan bertanggungjawab untuk pengawalan aliran cecair atau gas dalam sistem paip.

4. Pembungkusan dan Pembuatan

Aplikasi paling biasa bagi penggerak berputar pneumatik ditemui dalam mesin pembungkusan, yang mengawal putaran bekas, botol atau produk lain. Keupayaan putaran memberikan jaminan bahawa pembungkusan dilakukan dengan baik dengan berkesan dan tepat.

5. Perlombongan dan Jentera Berat

Penggerak ini juga menemui aplikasinya dalam lombong dalam pelbagai mesin besar yang memerlukan tork yang besar untuk operasinya. Daripada mesin gerudi kepada sistem penghantar yang berbeza, ia berfungsi untuk menyediakan keperluan putaran dalam banyak peralatan berat.



Faedah Penggerak Putar Pneumatik

Penggerak berputar pneumatik mempunyai kelebihan berikut, yang menjadikannya pilihan ideal untuk aplikasi:

• Reka Bentuk Padat dan Tork Tinggi:Penggerak berputar pneumatik mempunyai kelebihan berikut, yang menjadikannya pilihan ideal untuk aplikasi:
• Kawalan dan Kebolehpercayaan yang Tepat:Ini menawarkan kawalan tepat dalam pergerakan jenis-pusing, sekali gus digunakan untuk kegunaan yang memerlukan ketepatan yang tinggi.
• Kecekapan Tenaga:Ia mempunyai beberapa kelebihan yang berkaitan dengan kecekapan tenaga kerana ia tidak memerlukan tenaga elektrik dan mekanisme yang kompleks.
• Fleksibiliti untuk Aplikasi Sukar:Penggerak putaran pneumatik sangat tahan lama dan oleh itu berpotensi untuk berfungsi dengan baik walaupun dalam keadaan sukar, seperti kelembapan tinggi, suhu melampau dan persekitaran dengan habuk atau bahan cemar.
• Penyelenggaraan Rendah:Dengan bilangan bahagian bergerak yang lebih sedikit, penggerak pneumatik mempunyai penyelenggaraan yang rendah, mengurangkan keseluruhan-masa dan masa yang dihabiskan untuk pembaikan.



Memilih Penggerak Putar Pneumatik yang Tepat



Apabila memilih penggerak berputar pneumatik, terdapat beberapa faktor yang perlu dipertimbangkan untuk memastikan penggerak itu sesuai dengan keperluan aplikasi anda:

1. Keperluan Tork

Tork ialah daya putaran yang dihasilkan oleh penggerak. Output tork penggerak mesti dipadankan dengan keperluan aplikasi anda. Untuk menentukan jumlah tork yang diperlukan, pertimbangkan berat beban, jarak yang akan dilalui oleh penggerak, dan tekanan udara yang tersedia.

2. Sudut Putaran

Sudut putaran bergantung pada berapa banyak penggerak mesti berputar. Ia boleh menjadi sudut tetap, seperti 90 darjah atau 180 darjah, atau ia boleh berterusan. Pastikan penggerak yang dipilih boleh menyokong julat gerakan yang diperlukan.

3. Kawalan Kelajuan

Kelajuan boleh didapati dengan mengawal aliran udara termampat ke penggerak. Anda mungkin memerlukan julat kelajuan tertentu untuk putaran penggerak dalam aplikasi anda.

4. Faktor Persekitaran

Pertimbangkan persekitaran di mana penggerak akan beroperasi. Persekitaran yang keras dengan suhu melampau, keadaan basah dan habuk memerlukan jenis penggerak berbeza yang direka bentuk untuk keadaan sedemikian.

5. Kekerapan Kitaran

Kekerapan operasi juga boleh memberi kesan ke atas prestasi penggerak. Untuk aplikasi yang memerlukan pusingan tindakan yang kerap, seperti barisan pemasangan atau robotik, pastikan penggerak dinilai untuk operasi kitaran-berterusan atau tinggi.



Bekerjasama dengan Pengeluar Pneumatik Terbaik

Memilih penggerak berputar pneumatik yang sangat boleh dipercayai memerlukan pemilihan pengeluar yang betul. XCHEN(Xingchen Pneumatic) ialah salah satu daripada segelintir pengeluar penggerak pneumatik profesional dalam menyediakan silinder pneumatik siri yang boleh dipercayai, penggenggam pneumatik, meja slaid, komponen kawalan pneumatik, dan beberapa item lain yang berkaitan.

Ia menawarkan penggerak berputar pneumatik daripada XCHEN(Xingchen Pneumatic), yang terkenal kerana memberikan keteguhan, output tork yang tinggi dan ketepatan dalam kerja mereka yang berkaitan dengan automasi, robotik dan proses pembuatan merentas spektrum industri yang berbeza. Produk mereka mempunyai aplikasi yang meluas dalam industri menuntut yang memerlukan ketahanan dan kecekapan. Perkongsian dengan XCHEN(Xingchen Pneumatic) memastikan penyelesaian tersuai berkualiti, disokong oleh perkhidmatan pelanggan yang unggul dan sokongan teknikal.



Soalan Lazim

Apakah perbezaan antara penggerak berputar pneumatik dan penggerak linear?

Penggerak berputar pneumatik menghasilkan gerakan berputar, manakala penggerak linear menghasilkan gerakan linear, atau gerakan garis-lurus.

Bagaimanakah saya mengira keperluan tork untuk penggerak berputar pneumatik saya?

Untuk mencari tork, darabkan daya yang dikenakan pada jejari tertentu – panjang lengan dari pusat penggerak. Ini akan memberi anda tork yang diperlukan untuk menggerakkan beban.

Bolehkah penggerak berputar pneumatik digunakan untuk putaran berterusan?

Ya, sesetengah penggerak putaran pneumatik direka untuk putaran berterusan, membolehkan fleksibiliti dalam aplikasi yang memerlukan putaran tanpa henti.

Bagaimanakah saya mengekalkan penggerak berputar pneumatik?

Penyelenggaraan rutin asas melibatkan pemeriksaan kebocoran, memastikan penggerak tetap minyak, dan memastikan bekalan udara.
